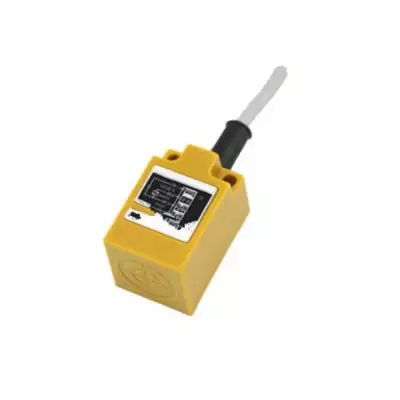

AC常閉型電感式接近開關TCA-2050B詳細介紹

產品說明：

這種開關有時也叫電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是導電體。

原理：由電感線圈和電容及晶體管組成振蕩器，并產生一個交變磁場，當有金屬物體接近這一磁場時會在金屬物體內產生渦流，從而導致振蕩停止，這種變化被后放大處理后轉換成晶體管開關信號輸出。

特點：

A、抗干擾性能好，開關頻率高，大于200HZ.

B、只能感應金屬應用在各種機械設備上作位置檢測、計數信號拾取等。

電感式接近開關常閉型（NC）與常開（NO）的區別：

一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。

二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。

接線：

三根線的接線接法：

粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。

二根線的接線方法（DC或AC)：

棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。

具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！

直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。

接近開關分為：

埋入式和非埋入式:

電感式接近開關，按其安裝方式的不同，分為可埋入式（埋入式）和不可埋入式（非埋入式）。埋入式的是感應頭式平的、非埋入式是感應頭有凸出來的。

埋入式區別如下：可以埋入安裝，檢測面和周?chē)饘倏梢札R平而不影響接近開關的性能；對檢測距離較短。

非埋入式不可以埋入安裝，檢測面和周?chē)饘俨豢梢札R平，必須留有一定的空間余地，否則將會影響接近開關的性能；相對檢測距離較長。

接近開關外圍一般有金屬螺紋，埋入式的指感應頭全包在金屬螺紋里；非埋入式是指感應

頭會露出金屬螺紋。主要是為了滿足安裝的要求。如果被檢測物體緊貼表面，可以采用

埋入式；如果別檢測物體懸空，可采用非埋入式。

公司部分產品：

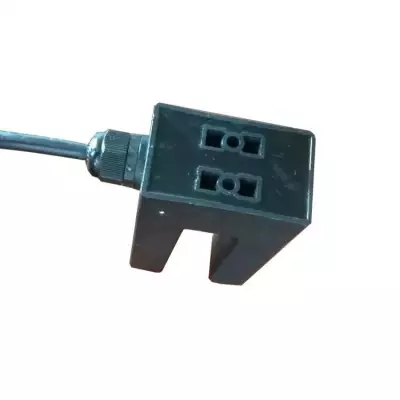

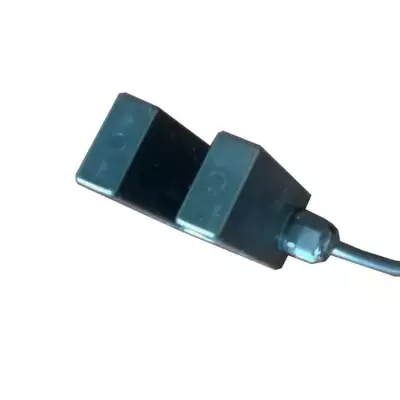

光電開關：GDS05-T1W
