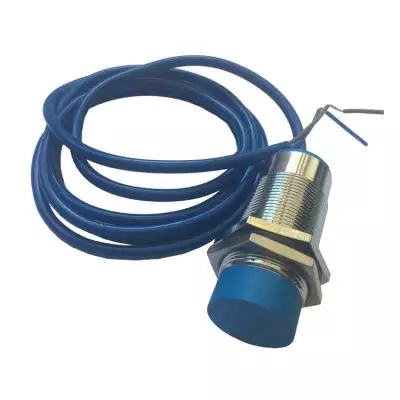

Bi5-M18-AP6X/S120耐120度高溫接近開關詳細介紹

性能特征：

1、扭矩范圍 　為了避免安裝時損壞接近開關，不要超過給定的擰緊扭矩。 　不銹鋼螺紋 　m5 = 2nm 　m8 = 10nm 　m12 = 20nm 　m18 = 55nm 　m30 = 200nm 　

2、感應區/感應面 　感應區是在感應面前面的區域，在感應區中，接近開關對靠近的金屬部件起反應，即改變輸出狀態。 　

3、額定感應范圍： 　在金屬部件靠近接近開關感應面時，產生開關量輸出狀態變化的這段距離即為額定感應范圍。 　

4、重復性： 　在標準條件下兩個測量的重復精度。測量值中的差異應小于10]。 　

5、輸出功能： 　閉合觸點（no）：物體在感應區內-開關輸出 　斷開觸點（nc）：物體在感應區內-開關抑制 　

6、led 顯示 　設備的環境溫度高達 +130°c 時會有一個 led狀態. 當led燈不再亮?xí)r，說明溫度已經達到*高。通過這個過程，可以保護設備不受損壞。 　

7、啟動延時時間： 　接近開關接通電源的瞬間到其準備完畢且輸出正常信號的時間間隔（在ms毫秒范圍內）。 　

8、修正因數： 　如果使用不同于鋼（1.0037）的材質，修正因數規定了檢測距離的變化。該修正因數取決于被探測物材質的類型，特性（內部結構），尺寸和和幾何形狀。 　

9、典型修正因數: st:1 v2a: 約. 0.6 ms: 約. 0.3 ms: 約. 0.2 銅: 約. 0.15 　全鋼傳感器修正因數: v2a: 0.5 ms: 約. 0.1 鋁, 為了建立不同于st37材料的近似感應范圍，bixu將st37的感應范圍乘以相應的修正因數。 　

10、反性保護： 　如果連接端子接反了，一個內置的保護可防止接近開關被損壞。 　

11、短路保護： 　倘若電流過載，有一個內置保護可防止接近開關被損壞。 　

12、開關點漂移： 　開關點由于環境的變化而改變。

Bi5-M18-AP6X/S120耐120度高溫接近開關接線：

三根線的接線接法：

粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。

二根線的接線方法（DC或AC)：

棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。

具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！

直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。

電感式接近開關常閉型（NC）與常開（NO）的區別：

一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。

二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。

Bi5-M18-AP6X/S120耐120度高溫接近開關

Ni8-M18-AP6X/S120,

Bi5-EM18-AP6/S907,

Ni8-EM18-AP6/S907,

Bi10-EM30-AP6/S907,

Ni15-EM30-AP6/S907
